Обвязка — это обязательный этап возведения свайно-винтового фундамента. Она представляет собой монтаж горизонтальных элементов, которые объединяют отдельные опоры в единую, устойчивую конструкцию и формируют жёсткий фундаментный контур. Без обвязки фундамент не сможет полноценно выполнять свою несущую функцию, а здание будет подвержено деформациям, перекосам и вибрациям.
Зачем нужна обвязка?
Главная задача обвязки — распределение нагрузки от строения равномерно по всем сваям. Это позволяет:
- Повысить пространственную жёсткость всего основания.
- Скомпенсировать возможные неравномерные осадки отдельных опор.
- Создать надёжное основание для монтажа стен, лаг пола или цокольной обшивки.
- Минимизировать вибрации, особенно в каркасных домах.
- Обеспечить жёсткую связь между фундаментными опорами и предотвратить горизонтальные смещения свай
Обеспечить жёсткую связь между фундаментными опорами и предотвратить горизонтальные смещения свай.
Материалы для обвязки: выбор за проектом
Выбор материала зависит от типа будущего строения, его веса и бюджета. Рассмотрим основные варианты. Также учитываются тип почвы, высота фундамента, шаг свай и расчёт эксплуатационных нагрузок от здания.

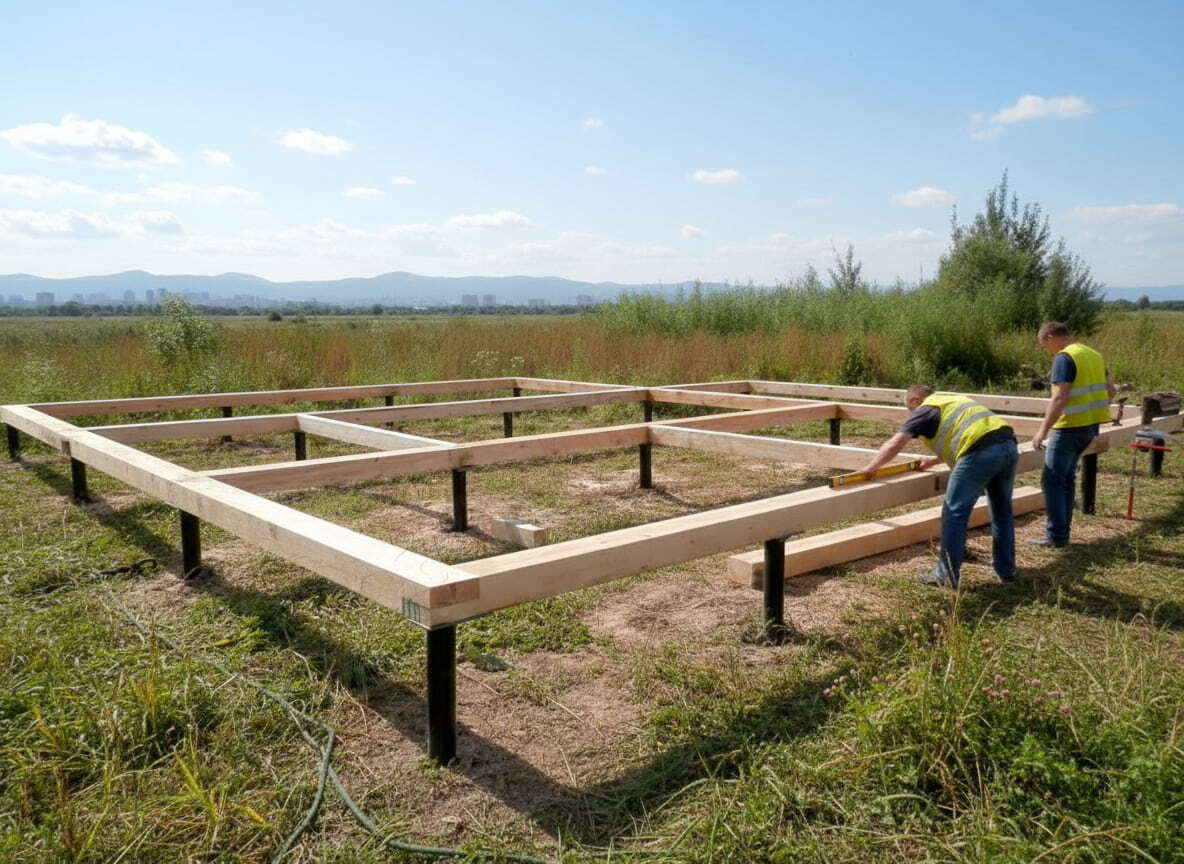

1. Деревянная обвязка (брус)
Деревянный брус — классический выбор для лёгких построек: бань, дачных домиков, хозяйственных блоков. Его крепят к оголовкам свай с помощью анкерных болтов или шпилек.
Преимущества: простота работ, экологичность, невысокая стоимость.
Особенности: типичные сечения бруса — 150×150 мм или 200×200 мм. Для увеличения прочности могут использоваться пакеты из досок. Однако дерево не создаёт жёсткой связи между сваями, поэтому его часто комбинируют с металлом. Обязательно требуется антисептирование. Для защиты древесины обязательно выполняется гидроизоляция между брусом и металлическими оголовками свай — чаще всего используется рубероид или битумный материал.
Как выбрать материал обвязки свай
Выбор материала для обвязки винтовых свай зависит от нагрузки, типа здания, рельефа участка и характеристик грунта. Деревянный брус подходит для лёгких построек, но имеет меньшую несущую способность и требует обязательной обработки антисептиком.
Стальные профили — швеллер, двутавр, профильная труба — обеспечивают высокую жёсткость, устойчивость к деформациям и долговечность. Для защиты от коррозии металл обрабатывают антикоррозийными составами или используют оцинкованные элементы.
При строительстве тяжёлых домов часто применяют бетонный ростверк с армированием, который формирует монолитную конструкцию и равномерно распределяет нагрузку на сваи.
Стальные профили — швеллер, двутавр, профильная труба — обеспечивают высокую жёсткость, устойчивость к деформациям и долговечность. Для защиты от коррозии металл обрабатывают антикоррозийными составами или используют оцинкованные элементы.
При строительстве тяжёлых домов часто применяют бетонный ростверк с армированием, который формирует монолитную конструкцию и равномерно распределяет нагрузку на сваи.
2. Металлическая обвязка
Металл обеспечивает максимальную надёжность и долговечность, что делает его идеальным для капитальных домов и тяжёлых сооружений.
Металлические балки формируют жёсткий каркас, который эффективно воспринимает как вертикальные, так и горизонтальные нагрузки, снижая риск деформаций основания.
Варианты металлической обвязки:
- Уголок. Равнополочный 50×50 мм — популярный и экономичный выбор. Приваривается по периметру свай.
- Швеллер. Швеллер №14 или №16 — мощное решение для тяжёлых построек. Может служить основой перекрытия.
- Профильная труба. 60×30 мм и аналогичные варианты универсальны. Также может использоваться двутавр.
Когда усиление обязательно?
Применение металлической обвязки необходимо в следующих случаях:
- Высота фундамента более 60 см
- Сложные грунты: торфяные, болотистые, каменистые
- Повышенные нагрузки от здания
- Вероятность горизонтальных смещений
- При строительстве домов в 2 и более этажей, а также при использовании тяжёлых стеновых материалов.
Особенности проектирования и расчёта
Правильно выполненная обвязка — залог долговечности здания. Её проектирование включает:
- Расчёт нагрузок от здания
- Анализ грунтов, уровня промерзания и ГВ
- Определение длины и сечения свай
- Расстояние между опорами (обычно 1.5–3 м)
Ошибки на этапе проектирования — одна из частых причин перекосов, вибраций и разрушения фундамента в процессе эксплуатации.
Для тяжёлых домов применяют железобетонный ростверк. Он изготавливается на месте с армированием и заливкой бетона, формируя прочную основу для капитального строительства.
Влияние обвязки на срок службы фундамента
Качество обвязки напрямую влияет на срок службы свайно-винтового фундамента. Неправильные соединения, слабые сварочные швы или отсутствие защиты металла приводят к ускоренному износу конструкции и снижению её несущей способности.
Правильно выполненная обвязка укрепляет фундамент, предотвращает горизонтальные смещения свай, снижает вибрации и минимизирует риск перекосов здания в процессе эксплуатации.
Правильно выполненная обвязка укрепляет фундамент, предотвращает горизонтальные смещения свай, снижает вибрации и минимизирует риск перекосов здания в процессе эксплуатации.
Как проводят обвязку свайно-винтового фундамента
После установки свай:
- Устанавливают оголовки
- Производят обвязку по оголовкам (верхняя обвязка)
- При необходимости добавляют нижнюю обвязку
- Проверяют горизонтальный уровень и точность расположения свай перед началом обвязки.
Нижняя обвязка применяется для дополнительного усиления конструкции и повышения пространственной жёсткости фундамента. Она связывает сваи в нижней части и снижает риск их смещения под нагрузкой.
Нижнюю обвязку выполняют в следующих случаях:
- для участков с уклоном;
- при устройстве высоких фундаментов;
- для массивных зданий;
- на слабых и пучинистых грунтах.
Контроль геометрии конструкции на этом этапе критически важен для дальнейшего монтажа стен и перекрытий.
Распространённые ошибки при обвязке винтовых свай
Частые ошибки:
- Неверные расчёты и расстояния между сваями
- Отклонение от вертикали
- Плохая сварка
- Ошибки в бетонировании
- Некачественное крепление бруса
- Отсутствие контроля уровня и точности монтажа
- Отсутствие гидроизоляции и антикоррозионной защиты элементов обвязки.
Итог: перекосы, вибрации, трещины, снижение прочности, деформации.
Часто задаваемые вопросы
Нужно ли делать обвязку всегда?
Да, обвязка является обязательным элементом свайного фундамента. Без неё сваи работают разрозненно, что приводит к деформациям и снижению устойчивости конструкции.
Какая обвязка лучше — деревянная или металлическая?
Для лёгких построек подходит деревянный брус. Для капитальных домов и сложных грунтов лучше использовать стальные балки или бетонный ростверк.
Можно ли обойтись без нижней обвязки?
В некоторых случаях — да. Однако при уклоне участка, большой высоте свай или слабых грунтах нижняя обвязка значительно повышает жёсткость фундамента.
Как защитить обвязку от коррозии и гниения?
Металлические элементы покрывают антикоррозийными составами, дерево обрабатывают антисептиком. Это обязательное условие для долговечной эксплуатации.
Заключение
Если у вас остались вопросы — обратитесь к специалистам. Мы работаем по Калужской области и предоставляем полный цикл услуг по монтажу фундамента на винтовых сваях. Правильно подобранная и грамотно выполненная обвязка свайно-винтового фундамента обеспечивает устойчивость конструкции, равномерное распределение нагрузок и длительный срок службы здания. Используем только качественные материалы, выдаём гарантию и консультируем бесплатно.
Чтобы получить расчёт или задать вопрос — просто оставьте заявку на сайте или позвоните нам.
