Свайно-винтовой фундамент давно зарекомендовал себя как одно из самых доступных и технологичных решений для загородного строительства. В отличие от классического ленточного или монолитного основания, он обходится значительно дешевле, не требует масштабной выемки грунта и ожидания набора прочности бетона. Монтаж винтовых стержней позволяет возводить устойчивые конструкции даже на участках с перепадами высот, крутыми склонами или влажными пучинистыми почвами.
При соблюдении технологии закрутить винтовую сваю самостоятельно вполне реально. В этой статье мы подробно разберем конструкцию опор, правила расчета, этапы монтажа и типичные ошибки, чтобы ваш фундамент прослужил долгие годы.
Конструкция и выбор диаметра опор
Винтовая свая представляет собой металлическую трубу, в нижней части которой приварен конический наконечник с одной или несколькими лопастями. В верхней части предусмотрены монтажные отверстия или площадка для установки оголовка. Изделия изготавливают из легированной или оцинкованной стали.
Для защиты металла от влаги и почвенной коррозии применяют эпоксидные, полимерные составы, грунт-эмали по ржавчине или гальваническое цинкование. Качественное антикоррозийное покрытие и правильная толщина стенки ствола напрямую влияют на срок службы основания.
Выбор диаметра зависит от типа грунта и общей нагрузки на основание:
- 57 мм — опоры дорожных знаков, легких оград из сетки-рабицы или профнастила, небольших навесов.
- 76 мм — фундаменты под кирпичные заборы, теплицы, рекламные конструкции.
- 89 мм — основания для беседок, веранд, хозпостроек, легких каркасных домиков.
- 108 мм — оптимальный вариант для бань, гостевых домиков, дач из бруса и пристроек (нагрузка до 3,5 т).
- 133 мм — коттеджи из пенобетона, газоблока или кирпича.
- 159−352 мм — тяжелые здания, промышленные цеха, ангары, мосты, причалы.
Наша компания производит качественные винтовые сваи, полностью соответствующие всем строительным нормам. Мы организовали производство в строгом соответствии с ГОСТ Р 59106-2020 и ГОСТ 27 751–2014. Каждая партия проходит контроль толщины металла, геометрии сварных швов и качества защитного покрытия, что гарантирует долговечность и заявленную несущую способность.
Расчет нагрузок и определение глубины заложения
Перед началом работ необходимо выполнить расчет несущей способности. Он включает вес самой конструкции, мебели, оборудования, а также региональные снеговые и ветровые нагрузки. Общую массу делят на количество опор, получая удельное давление на грунт. Этот показатель должен быть меньше сопротивления несущего пласта. Для упрощения задачи многие застройщики используют онлайн-калькулятор фундамента, доступный на профильных сайтах.
Глубина заложения определяется по строгим правилам:
- Лопасти должны войти в плотный несущий слой минимум на 20−30 см ниже уровня промерзания грунта в вашем регионе.
- Если в процессе достигнуты грунтовые воды, ствол заглубляют еще на 20 см ниже их уровня.
- При попадании на каменистые включения или бутовый слой, когда дальнейшее вращение невозможно, опору фиксируют на достигнутой глубине, а верхнюю часть впоследствии обрезают под один уровень.
Формула расчета длины ствола выглядит так: Длина сваи = глубина погружения лопасти + высота наземной части + 10−15 см на технологическую обрезку.
Геологическая подготовка и разметка участка
Без понимания строения почвы закручивание свай вслепую может привести к неравномерной усадке. Специалисты рекомендуют провести пробное бурение или зондирование в нескольких точках внутри контура будущего фундамента. Это позволяет точно определить глубину залегания плотного слоя, наличие подземных вод и особенности рельефа.
Правила расстановки опор:

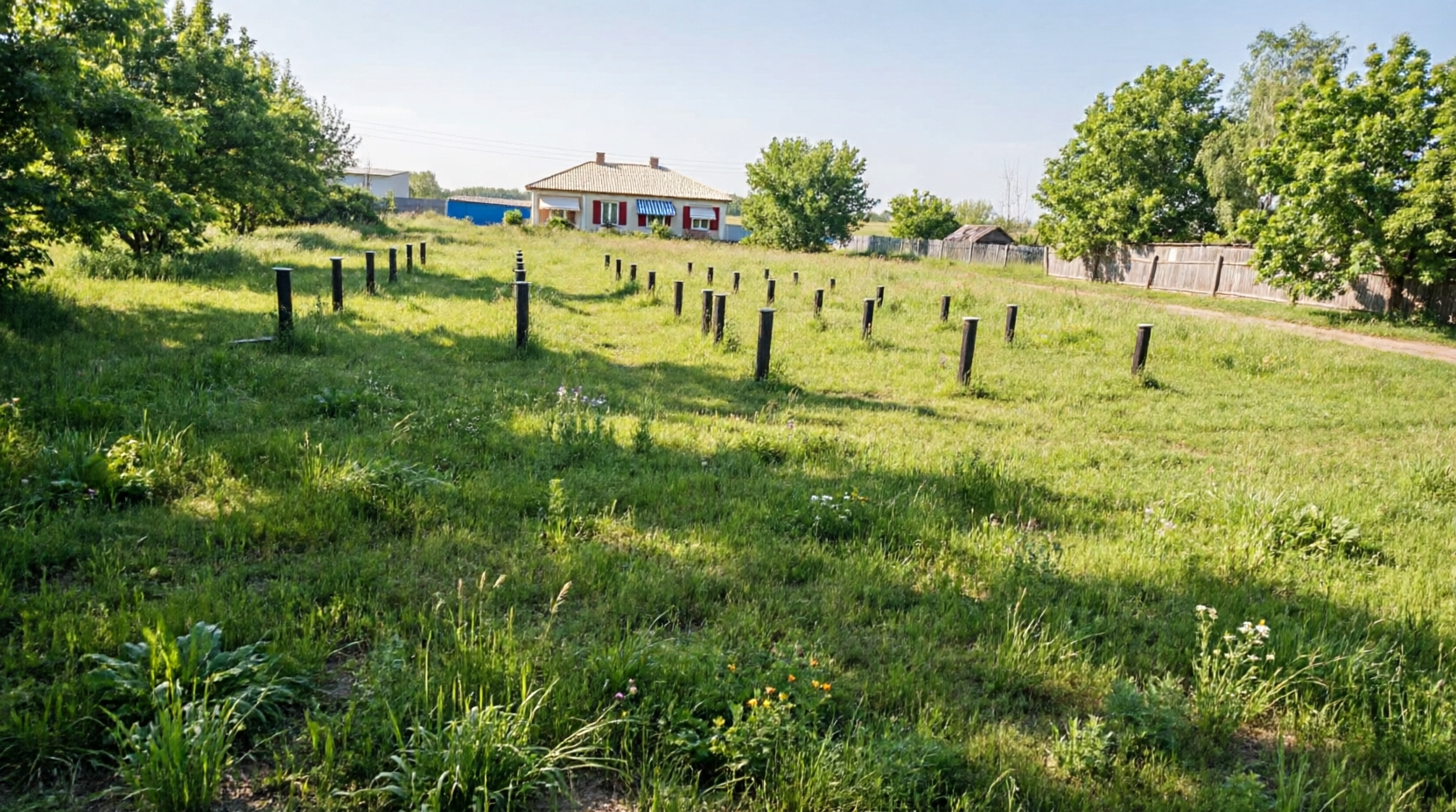

- Сваи обязательно устанавливают в каждом углу фундамента и в местах пересечения несущих стен.
- Под тяжелые элементы (печь, котел, камин) создают отдельное свайное поле с шагом около 1,5 м по периметру.
- Вдоль осей стен шаг выбирают с учетом материала обвязки: для бруса — 1,5 м, для швеллера — до 2 м.
Перед монтажом площадку очищают от строительного мусора, веток и снега. Снимают верхний плодородный слой почвы на 10−15 см, чтобы исключить гниение органики под будущим основанием. Разметку выполняют с помощью деревянных колышков, строительного шнура и рулетки. Измеряя диагонали полученного прямоугольника или квадрата, проверяют точность углов. В точках установки вбивают колышки, фиксируя расположение будущих опор.
Подготовка стартовых лунок
Чтобы облегчить первоначальное вхождение в землю и обеспечить вертикальное положение, в местах разметки делают стартовые углубления. Их размер зависит от диаметра ствола:
- Для труб до 57 мм достаточно небольшого отверстия. Лом вбивают в грунт на 10−15 см и расшатывают возвратно-поступательными движениями, формируя конус, совпадающий с формой наконечника.
- Для свай от 76 мм применяют ручной или мотобур. Глубину подготовительной скважины делают примерно на треть от проектного заглубления (например, при длине 1,8 м бурят на 60 см). Это позволяет сразу задать правильное направление и снизить трудозатраты на первых метрах.
Технология ручного вкручивания
Самостоятельный монтаж возможен для опор небольшого и среднего диаметра. Закручивать трубы вручную довольно сложно в одиночку, поэтому потребуется минимум два помощника: двое вращают конструкцию, третий контролирует вертикальность.

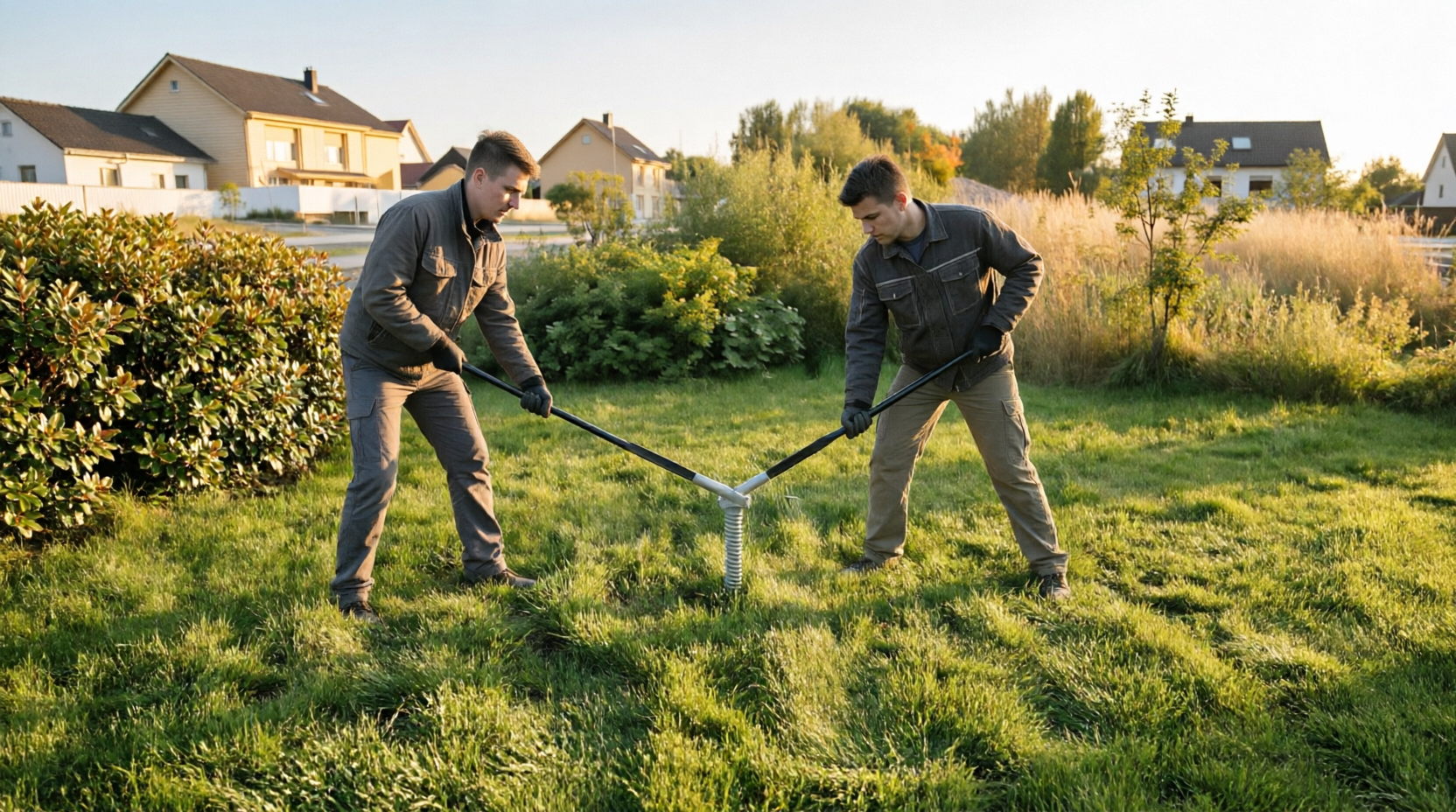

Способ 1: Рычаги через монтажные отверстия В технологические пазы продевают прочную трубу или лом так, чтобы вылет с обеих сторон был одинаковым. Два человека двигаются по кругу, создавая равномерный крутящий момент. Третий участник удерживает ствол в вертикальной плоскости, используя пузырьковый уровень с магнитной подошвой или лазерный нивелир.
Способ 2: Использование воротка Если сквозные отверстия отсутствуют или их неудобно использовать, применяют специальный вороток. Он бывает цилиндрическим с приварными петлями или квадратного сечения с четырьмя рычагами. Приспособление надевают на верхнюю часть трубы, фиксируют и вращают по часовой стрелке.
Способ 3: Монтажный оголовок с направляющими На верхний конец надевают специальную насадку, которая позволяет продеть длинные рычаги под удобным углом. Такой вариант ускоряет процесс и снижает физические усилия, особенно при работе с плотными грунтами.
Во всех случаях вращение выполняют до упора. Остановка означает, что лопасти вошли в несущий пласт, и опора зафиксирована. Оставлять сваю в подвешенном состоянии или недокручивать её недопустимо.
Механизированный монтаж и спецтехника

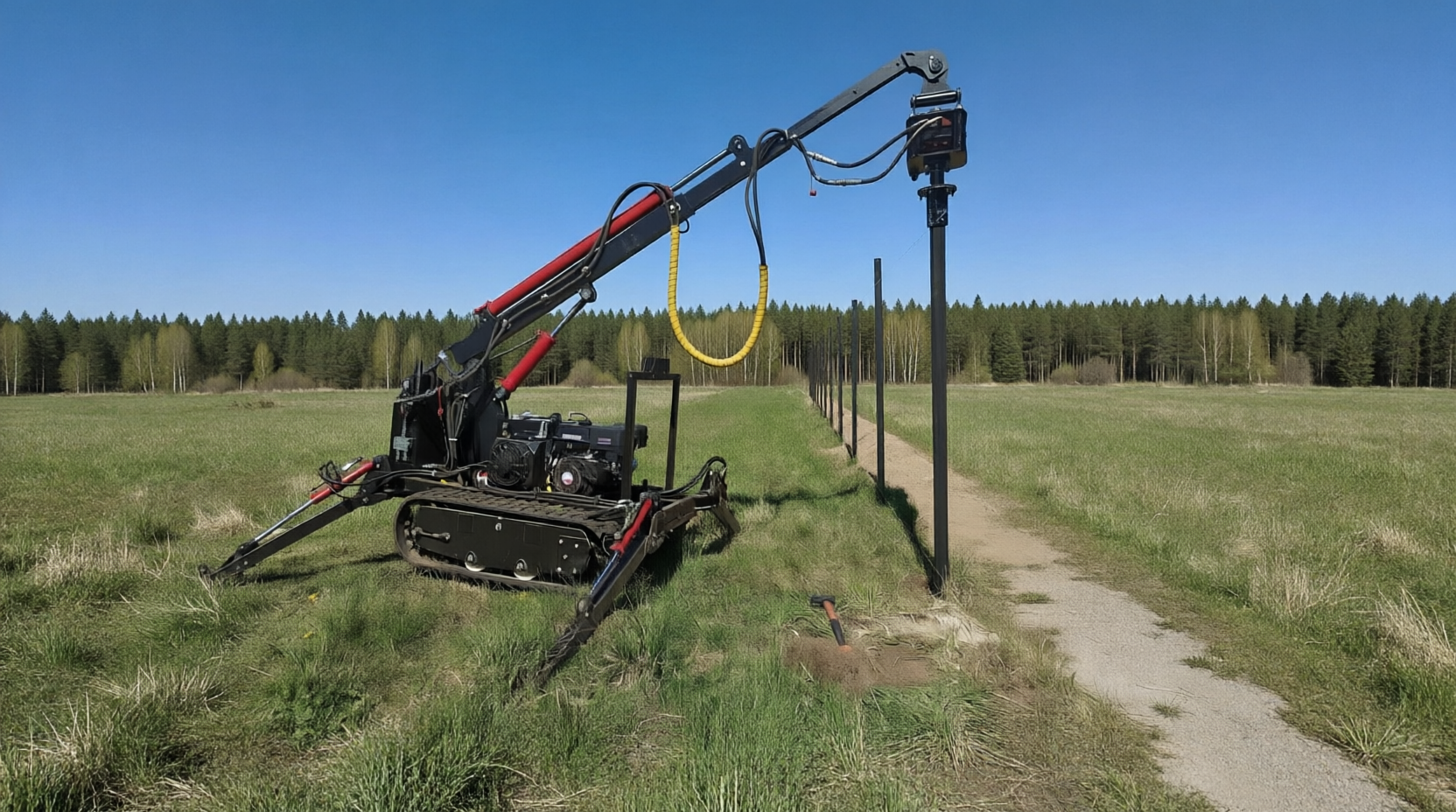

Для диаметров от 88 мм, длинных стволов (свыше 4−5 м) или сложных грунтов ручной метод становится неэффективным. В таких случаях применяют механизированное оборудование: электросваеверты, малогабаритные буровые установки, агрегаты типа кабестан с электроприводом или профессиональные дрели с редуктором.
Редуктор понижает обороты шпинделя, преобразуя их в высокий крутящий момент. Оператору остается только контролировать вертикальность и фиксировать удерживающий рычаг. Преимущества механизации: высокая скорость, минимальные отклонения от вертикали, возможность работы в стесненных условиях. Аренда или заказ услуг профессиональной компании особенно выгодна при формировании свайного поля из 10 и более элементов или при строительстве на участках со склонами.
Завершающий этап: обрезка, бетонирование и обвязка
После вкручивания всех опор их верхние части находятся на разной высоте. С помощью лазерного уровня находят самую низкую точку, отступают от монтажных отверстий вниз 10−15 см и делают отметки на остальных стволах. Излишки срезают болгаркой строго по горизонтали. Монтажные отверстия обязательно удаляются, чтобы исключить точки концентрации коррозии.
Бетонирование полостей — важный этап защиты. Внутрь труб заливают цементно-песчаный раствор или засыпают сухую смесь. Это предотвращает образование конденсата на внутренних стенках, останавливает развитие коррозии и исключает риск разрыва трубы при замерзании воды.
После застывания смеси на верхние части приваривают стальные оголовки. Сварные швы тщательно зачищают и покрывают защитной эмалью или грунтовкой. Финальный шаг — обвязка свайного поля. В зависимости от проекта используют деревянный брус, стальной швеллер, двутавр или монолитную железобетонную ленту (ростверк). Обвязка распределяет нагрузку от стен, потолков и крыши, соединяя отдельные опоры в единую несущую конструкцию.
Типичные ошибки при самостоятельном монтаже
Чтобы фундамент получился прочным, избегайте следующих просчетов:
- Вывинчивание свай для подгонки уровня. Нарушает плотность грунта под лопастью, приводит к неравномерному проседанию.
- Установка под углом. Горизонтальные нагрузки быстро вырвут лопасти из почвы. Вертикальность нужно контролировать на каждом метре погружения.
- Глубина менее 1,5 м или выше уровня промерзания. Силы морозного пучения начнут выдавливать опору из земли.
- Неверный расчет нагрузок. Монтаж меньшего количества свай или использование труб с недостаточным диаметром ведет к деформации строения.
- Повреждение защитного покрытия. Царапины, сколы или некачественная обработка сварных швов запускают быструю коррозию, сокращая срок службы.
Если после изучения теории вы понимаете, что выполнить работу без ошибок сложно, лучше обратиться к специалистам. Профессиональный монтаж с гарантией на года вперед обезопасит ваш дом от перекосов и трещин в стенах.
Заключение
Правильно выбранные и качественно установленные винтовые сваи станут надежным основанием для вашего дома, бани, забора или временной постройки. Доверьте фундамент профессионалам и получите прочную конструкцию без лишних затрат времени и нервов. Готовы начать строительство? Оставьте заявку на сайте, позвоните по указанному телефону или напишите на e-mail. Наши инженеры бесплатно рассчитают количество свай, подберут оптимальную длину и согласуют сроки выезда.
